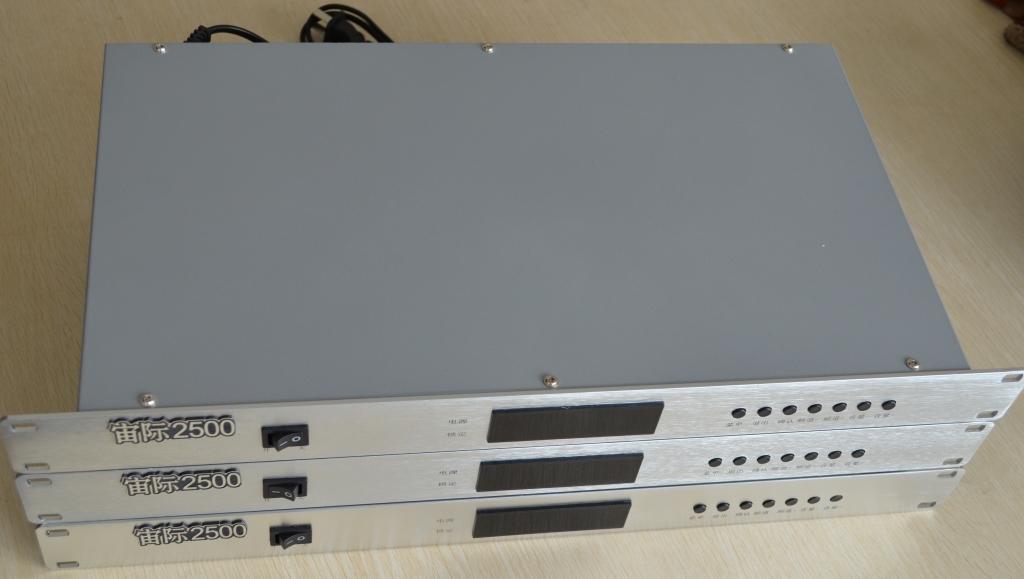

宙際2500衛星接收機 工程數字衛星接收機
|
功能與特點
宙際2500數字衛星接收機是工程機型 |
 |
| |
|
技術參數 |
| 調諧 |
輸入符碼率 |
2.0～45 Mb/s |
| 可接收包長 |
204，188 |
| 解調方式 |
QPSK |
| FEC解碼率 |
1/2，2/3，3/4，5/6，7/8；卷積深度 K=7 |
| LNB電源 |
13/18V (max 350mA) |
| 輸入 |
輸入頻率 |
950～2150MHz |
| 輸入電平 |
-25～-65dBm |
| 輸入阻抗 |
75Ω，F(xiàn)-type |
| MPEG II解碼 |
解碼標準 |
MPEG-2 ISO / IEC 13818,
MPEG-2 MP@ML |
| 輸入碼流 |
Max. 60Mbit/s |
| 視頻輸出比例 |
4：3，16：9 |
| 視頻解析度 |
720x576（PAL）, 720x480（NTSC） |
| 視頻輸出格式 |
NTSC / PAL/AUTO |
| 音頻解碼標準 |
MPEG-1 LAYER I, II,Musicam |
| 音頻輸出模式 |
雙聲道（Left）和(Right) |
| 采樣頻率 |
32, 44.1, 48KHz |
| 主芯片&內存 |
CPU |
SGS-Thomson |
| SDRAM存儲 |
8Mbyte |
| 閃存 |
1 或2Mbyte |
| 視頻輸出 |
輸出阻抗 |
75Ω，RCA*2 |
| 輸出電平 |
1.0V±20mVp-p |
| 頻率特性 |
±0.5dB (4.8MHz) |
| 微分增益 |
≤5% |
| 微分相位 |
≤5° |
| 色亮 |
≤30ns |
| 音頻輸出 |
輸出阻抗 |
680Ω，RCA*2 |
| 輸出電平 |
±6dB |
| 頻率特性 |
±0.5dB (20Hz～18Hz) |
| 音頻信噪比 |
≥70dB |
| 左右聲道電平差 |
≤0.5dB (20Hz～18Hz) |
| 數據接口 |
RS-232 |
波特率 9600~115200 |
| 一般特性 |
工作環境溫度 |
5°C～40°C |
| 工作環境相對濕度 |
10%～90% |
| 工作環境大氣壓 |
86～106Kpa |
| 電源供電 |
AC 90V～256V，50Hz～60Hz，25W |
| 體積 |
483mm×270mm×45mm |
| 重量 |
2.5Kg |
|
 |  |
